키사이트가 무선주파수(RF)와 마이크로파 분야에서 증가하고 있는 설계 복잡성과 더 큰 주파수 문제 해소를 위해 새로운 통합 설계·시뮬레이션 툴 ‘패스웨이브 ADS’의 업데이트 버전을 22일 공개했다.

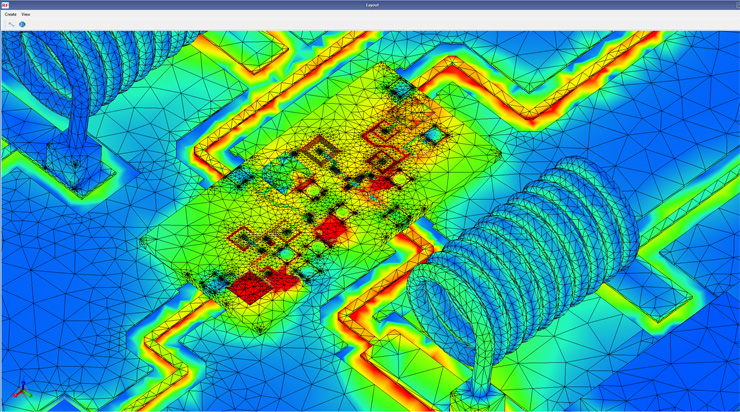

‘패스웨이브 ADS(Advanced Design System) 2023’은 회로 설계자를 위한 전자기(EM) 시뮬레이션을 개선하며 전자설계자동화(EDA) 설계 워크플로에 다중 기술 회로 어셈블리와 시뮬레이션을 매끄럽게 통합할 수 있도록 구현됐다.

RF 및 마이크로파 제품 개발 관계자들은 신호 복잡성과 설계 고밀화, 다중 기술 통합 및 60GHz 이상으로 넘어가고 있는 주파수 문제를 해결할 수 있고, 출시기간을 단축하면서 엔지니어링 생산성을 높일 수 있다는 게 키사이트의 설명이다.

패스웨이브 ADS와 통합된 대화형 EM 시뮬레이터인, RFPro의 시뮬레이션 성능 개선으로 빠른 설계 조정과 최적화가 가능하다. 새로운 RFPro는 전문가의 도움이나 대대적인 레이아웃 편집 없이 회로 설계자들이 쉽게 분석에 접근할 수 있도록 EM 회로 공동 시뮬레이션 설정을 자동화할 수 있다.

클라우드 기반의 고성능 컴퓨팅(HPC)을 통한 시뮬레이션을 가속화할 수 있고 케이던스(Cadence Virtuoso), 시높시스(Synopsys Custom Compiler), 앤시스(Ansys HFSS) 등 타사 툴과 통합도 가능하다.

개발 환경도 고밀도 통합 RF 모듈의 라우팅과 검증을 위한 3D 다중 기술 어셈블리(SmartMount)를 자동화했고 복잡한 다중 기술 구조가 포함된 설계 데이터베이스의 관리 개선으로 올바른 시뮬레이션 설정과 설계 및 시뮬레이션 데이터의 추적도 가능해졌다.

복잡한 시뮬레이션과 측정 데이터에 대한 파이썬(Python), MS비주얼스튜디오(Microsoft Visual Studio) 스크립팅, 디버깅, 자동화, 처리, 활용, 시각화로 다양한 성능 사양을 충족하는 최적화 설계를 위한 통합 기능을 제공한다고 키사이트는 소개했다.

이외 작은 테스트 신호 생성과 빠른 EVM 왜곡 계산을 위한 자사 계측 알고리즘을 통합하고 있어, 회로 레벨에서의 변조된 신호에 대한 EVM 시뮬레이션 지원으로 신호 조정과 최적화도 가능하다.

조 치벨로 키사이트 RF·마이크로파 시뮬레이션 부문 디렉터는 “패스웨이브 ADS 2023은 다중 기술 고속, 고주파수 설계를 개발하는 고객들의 니즈에 부합한 툴”이라며 “설계가 중요한 전기·열 성능 요구사항을 충족하는 데 필요한 분석기능을 제공하면서 설계·시뮬레이션 프로세스를 가속화할 수 있도록 워크플로와 시뮬레이션 성능을 개선했다”고 강조했다.
